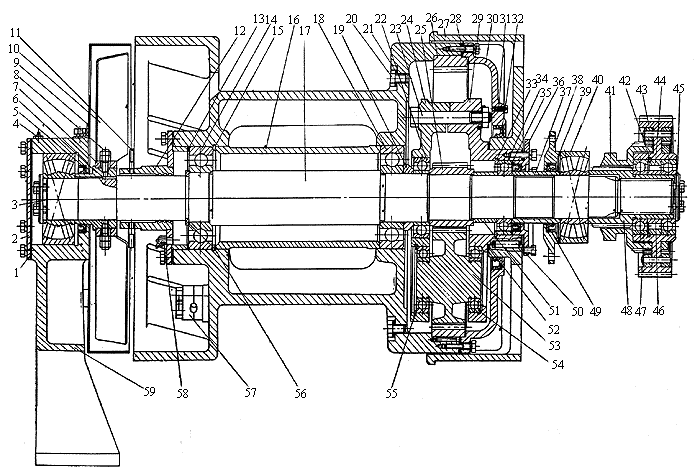

Лебёдка СБ 107М бурового станка ЗИФ-650М
№ поз. на рис. 11 |
Обозначение |
Наименование |
Колич. |
1 |
2 |
3 |
4 |
1 |
07M-174 |
Прокладка |
1 |
2 |
107M-176 |
Крышка |
1 |
3 |
|
Шайба 50х90 СТП31-73 |
1 |
4 |
|
Масленка прямая M10XI 1.2.Ц6 |
1 |
5 |
|
Манжета 1-85x100-4 |
1 |
6 |
107M-175 |
Втулка |
1 |
7 |
107M-185-1 |
Ступица |
2 |
8 |
|
Шпилька М10Х32 (8/20) 56.06 ГОСТ11756—66 |
2 |
9 |
СБ 107М-6 |
Щиток |
1 |
10 |
107M-184 |
Лопасть |
4 |
11 |
|
Шпилька М10Х32 (8/20)
56.06 |
2 |
12 |
СБ 107М-8 |
Крышка |
1 |
13 |
07M-177 |
Лрокладка |
1 |
14 |
16 |
Шарикоподшипник |
1 |
15 |
|
Кольцо 1Б-170 ГОСТ 13941—68 |
1 |
16 |
07M-120 |
Втулка распорная |
1 |
17 |
107M-114 |
Вал |
1 |
18 |
316 |
Шарикоподшипник |
1 |
19 |
07M-119 |
Кольцо |
1 |
20 |
H10-2 |
Пробка М16Х1.5 |
2 |
21 |
05-93 |
Прокладка |
2 |
22 |
116 |
Шарикоподшипник |
I |
23 |
|
Болт М20Х110 66.06 ГОСТ 7817—72 |
3 |
24 |
07M-144 |
Водило левое |
1 |
25 |
07M-110 |
Шестерня |
1 |
|
07М-132 |
Венец |
1 |
27 |
07М-139 |
Крышка тормозная |
1 |
28 |
О7М-118 |
Прокладка |
1 |
29 |
07М-145 |
Водило правое |
1 |
30 |
О7М-109 |
Крышка |
1 |
31 |
07М-125 |
Сапун |
1 |
32 |
|
Манжета 1-200x240-4 ГОСТ 8752—70 |
1 |
33 |
07М-127-1 |
Кольцо 1Б125 ГОСТ 13941—68 |
1 |
34 |
214 |
Шарикоподшипник |
1 |
35 |
07М-108 |
Прокладка |
1 |
36 |
07М-112 |
Крышка |
1 |
37 |
07M-I16 |
Кольцо |
1 |
38 |
07М-113 |
Крышка |
1 |
39 |
07-40 |
Прокладка |
1 |
40 |
3614 |
Роликоподшипник |
|
41 |
07-44 |
Муфта |
1 |
42 |
07-48 |
Полукольцо |
2 |
43 |
СБ 07М-4 |
Шестерня с венцами |
1 |
44 |
07-49 |
Кольцо распорное |
1 |
45 |
|
Шайба 32X80 |
1 |
46 |
07-50 |
Кольцо распорное |
1 |
47 |
214 |
Шарикоподшипник |
2 |
48 |
07-43 |
Муфта |
1 |
49 |
|
Манжета 1-85-110-4 ГОСТ 8752—70 |
2 |
50 |
|
Штифт 12Пр22а × 40 ГОСТ 3128—70 |
4 |
51 |
07М-Ш |
Кольцо |
1 |
52 |
07М-И7 |
Прокладка |
1 |
53 |
07-4 |
Шестерня паразитная |
3 |
54 |
212 |
Шарикоподшипник |
6 |
55 |
|
Кольцо l Б-110 ГОСТ 13941—68 |
3 |
56 |
|
Кольцо 1Б-80 ГОСТ 13940—68 |
1 |
57 |
07M-141 |
Прижим |
2 |
58 |
|
Масленка угловая M10х l ГОСТ 19853—74 |
1 |
59 |
107M-155 |
Кронштейн |
1 |
